1位全减器的逻辑电路是怎样的？

时间：2026-03-06 10:31:00 浏览：869次

用双4选1数据选择器74LS153和与非门实现1位全减器，要有真值表和电路图

1位全减器真值表

1位全减器的逻辑电路是怎样的？

逻辑函数，写成最小项表达式

Y=m1+m2+m4+m7

Cy=m1+m2+m3+m7

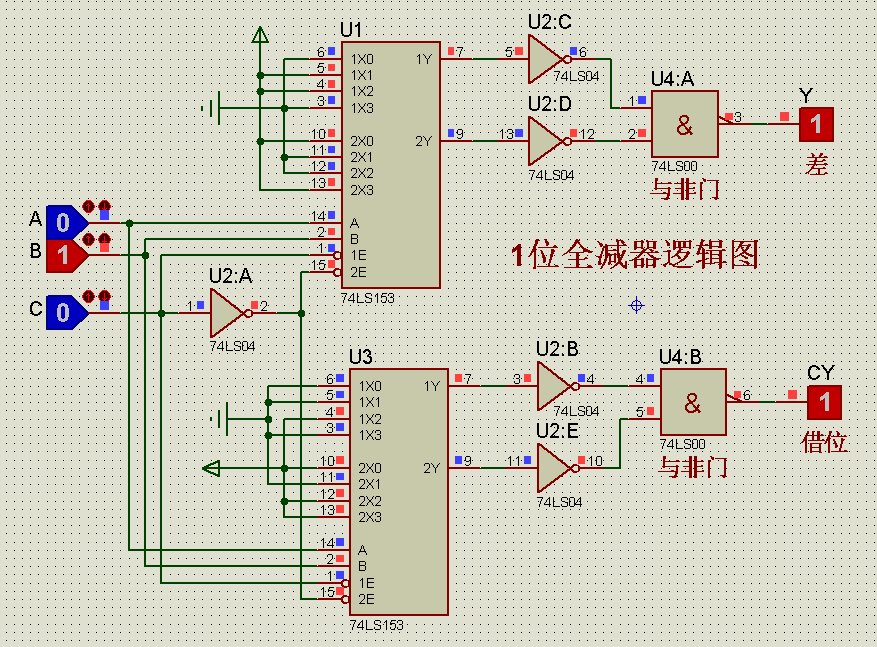

逻辑图如下，也是仿真图

1位全减器的逻辑电路是怎样的？

标签：全减器,逻辑电路
